| gama | EasyPact | |
|---|---|---|

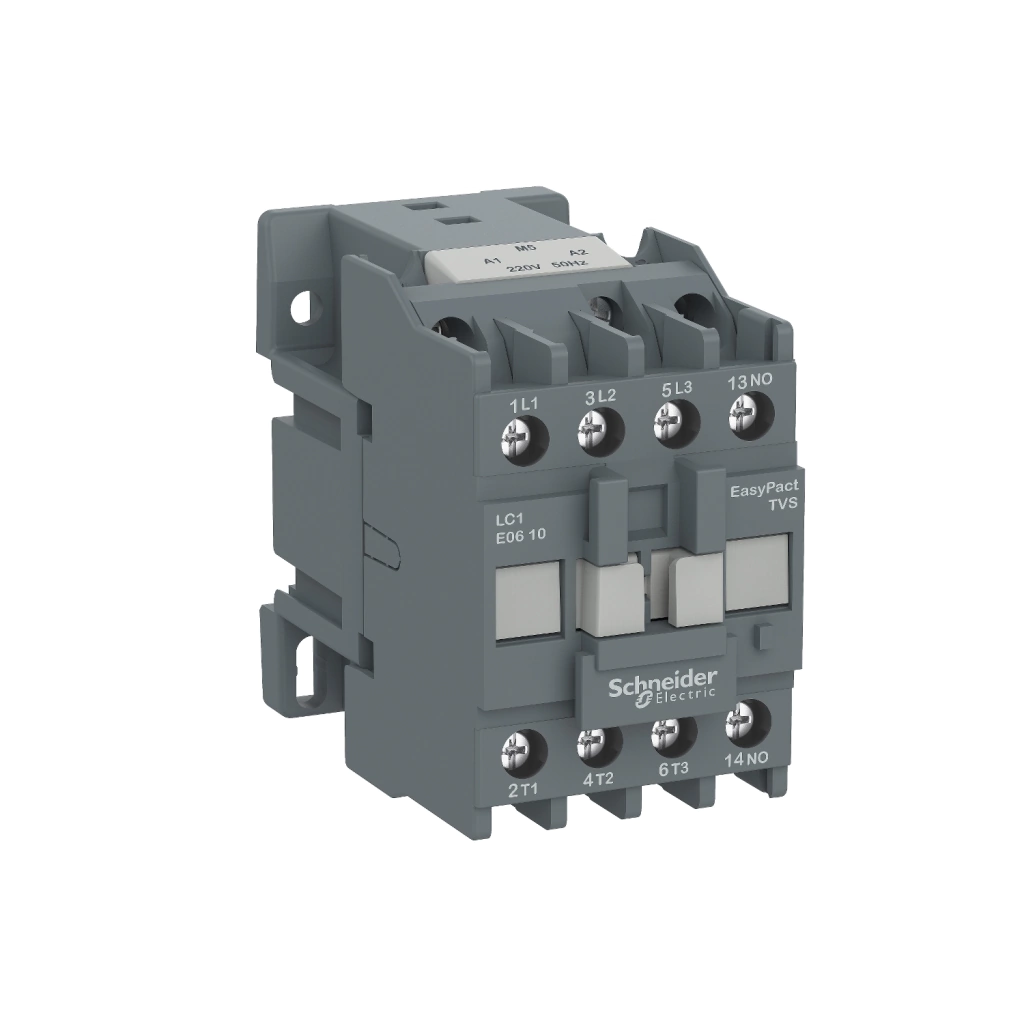

| nome do produto | EasyPact TVS | |
| tipo de produto ou componente | Contator | |
| nome abreviado do dispositivo | LC1E | |
| aplicação do contator | Controle do motor Carga resistiva | |
| categoria de uso | CA-3 CA-1 | |
| descrição de polos | 3P | |
| power pole contact composition | 3 NA | |
| [Ue] tensão de operação nominal | Circuito de potência: <= 690 V CA 50/60 Hz | |
| [Ie] corrente nominal de operação | 32 A 60 °C a <= 415 V CA CA-1 of circuito de potência 18 A 60 °C a <= 440 V CA CA-3 of circuito de potência | |
| alimentação do motor kW | 4 kW a 220..0,230 V CA 50/60 Hz 7,5 kW a 380..0,400 V 9 kW a 415 V 9 kW a 440 V 10 kW a 500 V 10 kW a 660...690 V | |
| tipo do circuito de controle | CA a 50/60 Hz | |
| altura | 74 mm | |
| largura | 45 mm | |
| profundidade | 80 mm | |
| peso do produto | 0,3 kg | |
| cor | Cinza (RAL 7011) |
| Contato Auxiliar | 1 NA | |
|---|---|---|
| [Uimp] tensão suportável de impulso nominal | 6 kV bobina não conectada ao circuito de potência para IEC 60947 | |
| [Ui] tensão de isolamento nominal | 690 V para IEC 60947-4-1 | |
| categoria de sobretensão | III | |
| capacidade de fechamento nominal Irms | 180 A a 440 V CA of circuito de potência para IEC 60947-4-1 | |
| capacidade de corte nominal | 144 A a 440 V of circuito de potência para IEC 60947 | |
| [Icw] corrente nominal de curta duração admissível | 145 A a <40 °C - 10 s of circuito de potência 84 A a <40 °C - 60 s of circuito de potência 40 A a <40 °C - 600 s of circuito de potência | |
| classificação do fusível associado | 10 A gG a <= 690 V coordenação tipo 1 of circuito de controle para IEC 60947-5-1 35 A gG a <= 690 V coordenação tipo 1 of circuito de potência | |
| impedância média | 2,5 MOhm - Ith 32 A 50 Hz of circuito de potência | |
| dissipação de alimentação por polo | 0,81 W CA-3 2,6 W CA-1 | |
| limites de tensão de circuito de controle | Funcionamento: 0,85...1,1 Uc a 50/60 Hz 55 °C) Saída: 0,3...0,6 Uc a 50/60 Hz 55 °C) | |
| tempo de operação | 12...22 ms no fecho 4...19 ms na abertura | |
| durabilidade mecânica | 10000000 ciclos | |
| maximum operating rate | 1800 cic/h a <60 °C | |
| potência de irrupção em VA | 95 VA 50 Hz 0,75 20 °C) 95 VA 60 Hz 0,75 20 °C) | |
| consumo de potência de manutenção em VA | 8,5 VA 50 Hz 0,3 20 °C) 8,5 VA 60 Hz 0,3 20 °C) | |
| dissipação de calor | 2…3 W of circuito de controle | |
| corrente de comutação mínima | 5 mA of circuito de controle | |
| tensão de comutação mínima | 17 V of circuito de controle | |
| tempo não sobreposto | 1,5 ms na energização on-delay contato 1,5 ms na desenergização on-delay contato | |
| resistência de isolamento | > 10 MOhm of circuito de controle | |
| durabilidade elétrica | 300000 ciclos CA-1 1200000 ciclos CA-3 | |
| suporte de montagem | Placa Calha DIN | |
| conexões - terminais | Circuito de potência: terminais de braçadeiras roscadas 1 1…4 mm² - rigidez do Cabo: flexível com extremidade do cabo Circuito de potência: terminais de braçadeiras roscadas 2 1…2,5 mm² - rigidez do Cabo: flexível com extremidade do cabo Circuito de controle: terminais de braçadeiras roscadas 1 1…4 mm² - rigidez do Cabo: flexível sem ponta do cabo Circuito de controle: terminais de braçadeiras roscadas 2 1…4 mm² - rigidez do Cabo: flexível sem ponta do cabo Circuito de controle: terminais de braçadeiras roscadas 1 1…4 mm² - rigidez do Cabo: flexível com extremidade do cabo Circuito de controle: terminais de braçadeiras roscadas 2 1…2,5 mm² - rigidez do Cabo: flexível com extremidade do cabo Circuito de controle: terminais de braçadeiras roscadas 1 1…4 mm² - rigidez do Cabo: sólido sem ponta do cabo Circuito de controle: terminais de braçadeiras roscadas 2 1…4 mm² - rigidez do Cabo: sólido sem ponta do cabo Circuito de potência: terminais de braçadeiras roscadas 1 1,5…6 mm² - rigidez do Cabo: sólido sem ponta do cabo Circuito de potência: terminais de braçadeiras roscadas 2 1,5…6 mm² - rigidez do Cabo: sólido sem ponta do cabo | |
| torque de aperto | Circuito de potência: 1,2 N.m Circuito de controle: 1,5 N.m |
| padrões | IEC 60947-1 IEC 60947-4-1 IEC 60947-5-1 | |
|---|---|---|
| certificações do produto | EAC | |
| grau de proteção IP | IP2x para IEC 60529 | |
| tratamento de proteção | TH (graus de Poluição 3) para IEC 60068 | |
| graus de poluição | 3 | |
| temperatura ambiente do ar para funcionamento | -5…55 °C | |
| temperatura ambiente do ar para armazenamento | -60…80 °C | |
| temperatura ambiente do ar admissível ao redor do dispositivo | -20…70 °C a Uc | |
| altitude de funcionamento | 3000 m sem | |
| resistência a incêndios | 850 °C para IEC 60695-2-1 | |
| força mecânica | Vibrações contator aberto: 1,5 Gn, 5 ... 300 Hz Vibrações contator fechado: 3 Gn, 5...300 Hz Choques contator aberto: 7 Gn por 11 ms Choques contator fechado: 10 Gn para 11 ms |
| Situação da oferta sustentável | Produto Green Premium | |
|---|---|---|
| Regulamento REACh | ||
| REACh sem SVHC | Sim | |
| Diretiva RoHS da UE | Conforme Declaração RoHS da EU | |
| Sem metais pesados tóxicos | Sim | |
| Sem mercúrio | Sim | |
| Informações das isenções RoHS | ||
| Regulamento RoHS China | ||
| Divulgação Ambiental | ||
| Perfil de Circularidade | Não são necessárias operações de reciclagem específicas | |
| WEEE | No mercado da União Europeia, o produto tem de ser eliminado de acordo com um sistema de recolha de resíduos específico e nunca terminar num contentor de lixo. |
| Garantia | 18 meses |
|---|
